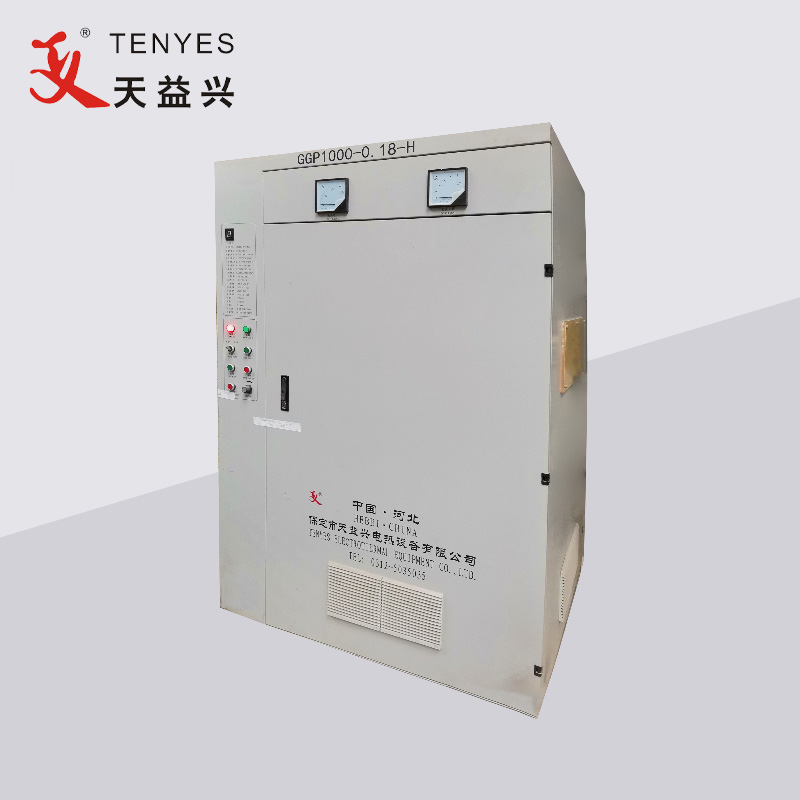

دستگاه جوش لوله فرکانس بالا 1000KW

دستگاه جوش لوله فرکانس بالا TENYES 1000KW عمدتاً از ترانسفورماتور روغن کاهنده، کابینت یکسو کننده، کابینت اینورتر، کنسول، سیستم خنک کننده، براکت برای کابینت اینورتر پشتیبانی می شود که گاهی اوقات با درایور DC مطابق با نیاز مشتری نیز مطابقت دارد.

ارسال استعلام

توضیحات محصول

دستگاه جوش لوله فرکانس بالا TENYES 1000KW برق AC سه فاز معمولی (ولتاژ خط 380 ولت، فرکانس 50 هرتز) توسط یک ترانسفورماتور کاهش می یابد (ولتاژ خط 200 ولت، فرکانس 50 هرتز)، وارد کابینت یکسو کننده می شود، تحت یکسوسازی مداوم، قابل تنظیم، ولتاژ و تنظیم ولتاژ D قرار می گیرد. 240 ولت؛ با ورود مجدد به پل اینورتر (با استفاده از ماسفت ترانزیستور پرقدرت)، به جریان فرکانس بالا تبدیل می شود که می تواند برای گرمایش القایی به شکاف بار وارد شود. واحد قدرت شیار اینورتر ساختاری مدولار دارد و هر جفت واحد قدرت می تواند توانی بیش از 50 کیلووات تولید کند. تعداد واحدهای برق مورد استفاده بسته به قدرت تجهیزات متفاوت است و ساختار اصلی تجهیزات صرف نظر از اندازه آن یکسان است. اسلات یک فرم رزونانس هیبریدی موازی سری، بدون ترانسفورماتور ولتاژ بالا و خروجی است. تعداد پاور یونیت های استفاده شده در این دستگاه شانزده جفت می باشد.

پارامتر دستگاه جوش لوله با فرکانس بالا TENYES 1000KW (مشخصات)

برنامه		عملیات پارامتر		قدرت عرضه
فولاد لوله OD	Φ273-Φ406	رتبه بندی شده است قدرت	1000 کیلو وات	قدرت فرم عرضه	3AC 380 ± 5٪
فولاد ضخامت نوار	8.0-10.0	رتبه بندی شده است ولتاژ DC	240 ولت	قدرت فرم عرضه	3AC 380 ± 5٪
جوشکاری حالت	القاء یا نوع تماس	رتبه بندی شده است جریان DC	5000A	قدرت ظرفیت توزیع	بزرگتر بیش از 1500KVA
جوشکاری حالت	القاء یا نوع تماس	رتبه بندی شده است فرکانس	150 کیلوهرتز	قدرت عامل	≥0.85
جوشکاری سرعت	10-20 (متر)	کارایی	≥85%	قدرت کابل تامین	هر کدام فاز سیم مسی با پوشش پلاستیکی ≥1000mm² زمین سیم ≥400mm²
