جوشکار لوله فشرده با فرکانس بالا 100 کیلووات جامد

نام تجهیزات: جوش لوله فشرده با فرکانس بالا 100 کیلووات جامد

مشخصات تجهیزات: GGPY100KW

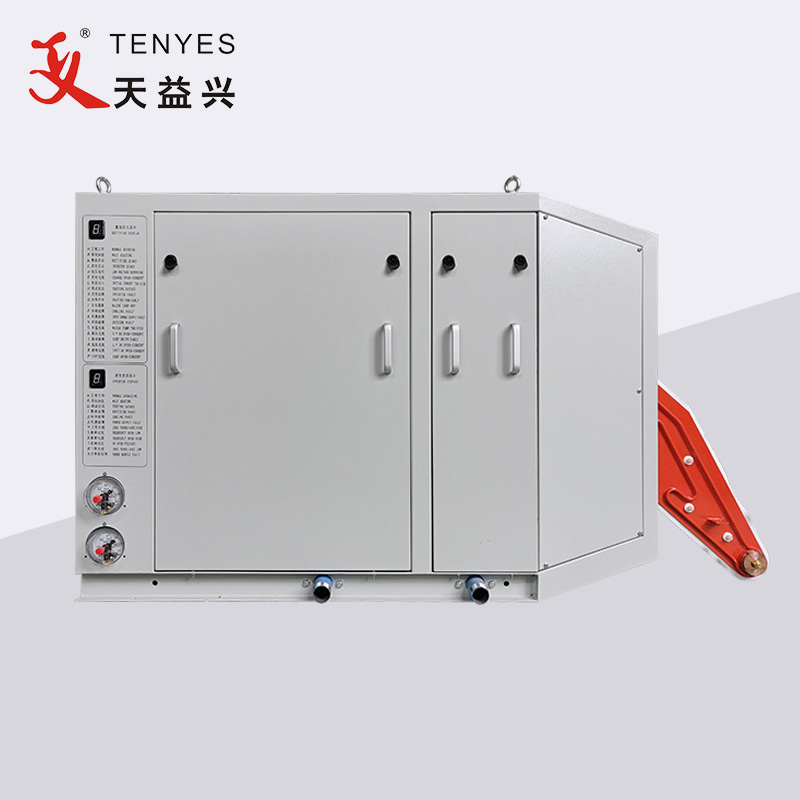

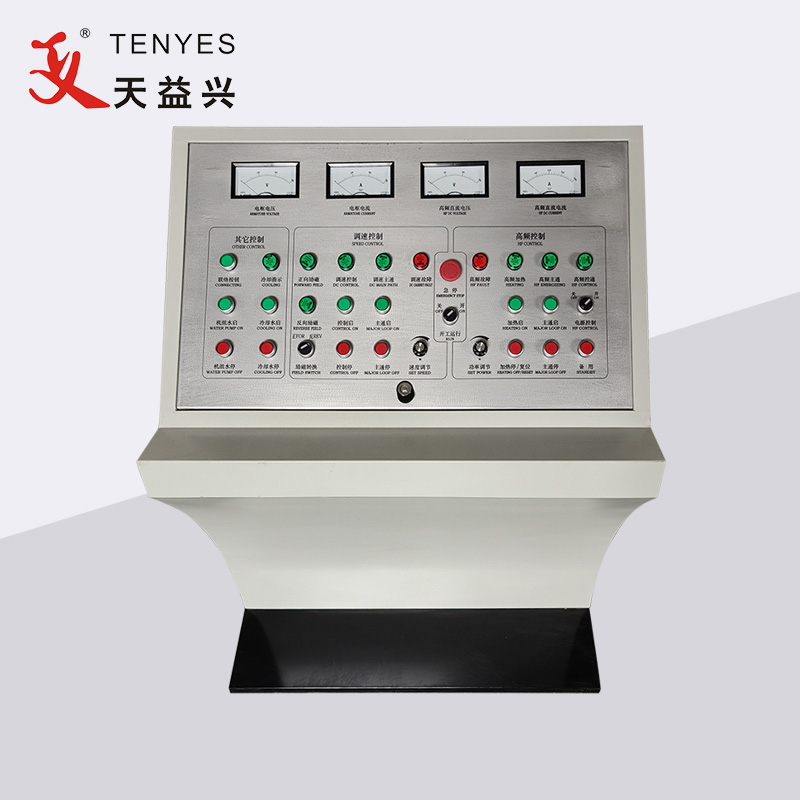

اجزاء: کابینت اصلی، کنسول عملیات، سیستم خنک کننده

استفاده از تجهیزات: عمدتا برای جوشکاری فولاد کربن معمولی، فولاد ضد زنگ، آلومینیوم و سایر لوله های فلزی غیر آهنی استفاده می شود.

امکانات:

1. ضریب توان بالا: ضریب توان ≥ 0.95، هیچ تجهیزات جبران توان راکتیو اضافی برای این تجهیزات مورد نیاز نیست.

2. صرفه جویی در انرژی و راندمان بالا: از آنجایی که ترانسفورماتور کاهنده جداسازی فرکانس بالا مرسوم حذف می شود، خط اتصال به طور قابل توجهی کاهش می یابد، بنابراین تلفات توان راکتیو کاهش می یابد. آزمایشات نشان داده است که دستگاه همه کاره در مقایسه با فرکانس بالا حالت جامد معمولی حدود 30 درصد صرفه جویی می کند.

3. قدرت خروجی پایدار است: ضریب ریپل خروجی کوچک است، لوله فولادی جوش داده شده دارای سوراخ های کمتری است، درز جوش یکنواخت تر است، پایان بالا است و کیفیت جوش خوب است.

4. اندازه کوچک، وزن سبک، اتصال ساده، حفاظت کامل، زمان حفاظت از زنجیره خطا ≤10 us، اشکال زدایی راحت و تعمیر و نگهداری، و تجهیزات قابل اطمینان تر.

دامنه کاربرد:

①　قطر لوله فولادی φ 7- φ 12

②　ضخامت دیواره فولاد نواری 0.2-1 میلی متر است

③　روش جوشکاری: جوش القایی

④　سرعت جوش: 60-130 M/min

پارامترهای عملیاتی:

① توان نامی: 100KW

② ولتاژ DC نامی: 250 ولت

③ جریان DC نامی: 450A

④ فرکانس امتیاز: 600KHZ

⑤ راندمان کلی: ≥ 85٪

⑥ قدرت فرکانس بالای خروجی: ≥ 100 کیلو وات

نیازهای منبع تغذیه:

① فرم منبع تغذیه: فرکانس برق سه فاز چهار سیم AC، ولتاژ خط 5 ± 380٪

② ظرفیت منبع تغذیه: بیش از 100 کیلو ولت آمپر.

③ ضریب توان: ≥ 0.85

④ کابل منبع تغذیه: سیم مسی پلاستیکی ≥ 75 میلی متر²در هر فاز، سیم زمین ≥ 30 میلی متر²

دستگاه جوش لوله فشرده با فرکانس بالا 100 کیلووات دارای یکسو کننده و اینورتر است.

بخش یکسو کننده: از آن برای تغییر یکسو کننده سه فاز 380 ولت AC به جریان DC قابل تنظیم 0-250 ولت پس از تنظیم ولتاژ استفاده می شود تا نیازهای واحد اینورتر بعدی را برآورده کند. ساخته شده در پل یکسو کننده سه فاز، خازن شارژ، پل IGBT، راکتور صاف کننده، دستگاه فیلتر، مدار کنترل و حفاظت و ابزار نمایش.

ویژگی های مدار کنترل یکسو کننده: توسط میکرو کامپیوتر تک تراشه (mcs89c51) و مدار مجتمع دیجیتال در مقیاس بزرگ، با دقت کنترل بالا، پاسخ سریع و نمایش وضعیت واضح کنترل می شود.

حالت حفاظت نرم افزار: جریان بیش از حد زیاد (9)، جریان بیش از حد کم (8)، خطای خارجی (4)، خطای منبع تغذیه ورودی (افت فاز، ولتاژ بیش از حد، ولتاژ کم، عدم تعادل جدی ولتاژ سه فاز، نمایشگر 3)، خطای آب خنک کننده (2)، نسبت ولتاژ و جریان نامناسب (L)، خطای اینورتر (Y).

حفاظت سخت افزاری: حفاظت از کلید اصلی، جذب خازن مقاومتی، حفاظت از مقاومت (محافظت در برابر صاعقه)، حفاظت از ذوب سریع.

بخش اینورتر: جریان 0-250 DC ارسال شده توسط کابینت یکسو کننده را به جریانی با فرکانس بالا صدها کیلوهرتز برگردانید تا نیازهای لوله های جوش داده شده را برآورده کند.

کابینت اینورتر از قسمت های زیر تشکیل شده است: واحد قدرت، خازن کانال، راکتانس نشتی، مدار کنترل، کولر گازی خنک کننده و غیره.
