دستگاه جوش لوله فرکانس بالا 150 کیلووات

دستگاه جوش لوله فرکانس بالا TENYES سه فاز AC (ولتاژ خط 380 ولت، فرکانس 50 هرتز) را از طریق ترانسفورماتور کاهنده به پل یکسو کننده (پل یکسو کننده کنترل سه فاز SCR) تبدیل به جریان مستقیم پالس می کند و این DC از طریق موج فیلتر به پل اینورتر بروید (از ماسفت ترانزیستور توان بالا استفاده می کند) به جریان فرکانس بالا تبدیل می شود و این جریان فرکانس بالا برای بارگذاری تامین می شود و می توان از آن برای جوش لوله استفاده کرد. پل اینورتر ساختار ماژول‌ها را اتخاذ می‌کند و هر جفت توان اینورتر می‌تواند خروجی بالاتر از 50 کیلووات، تجهیزات برق مختلف و استفاده از مقادیر واحدهای قدرت متفاوت داشته باشد، اما ساختار اصلی یکسان است. مدار مخزن ساختار سری و موازی، بدون ترانسفورماتور جوش خروجی، بدون ولتاژ بالا و کاهش تلفات را اتخاذ می کند.

ارسال استعلام

توضیحات محصول

صادرات دستگاه جوش لوله فرکانس بالا 150 کیلووات به اتیوپی

دستگاه جوش لوله فرکانس بالا 150 کیلووات صادرات کامبوج

پارامترهای فنی دستگاه جوش لوله فرکانس بالا 150 کیلووات

توان خروجی نامی: 150 کیلو وات

حالت جوش: نوع القایی

ولتاژ نامی DC: 240 ولت

جریان DC نامی: 750A

فرکانس نامی: 400KHZ

کل راندمان: η≥85%

ولتاژ منبع تغذیه: 3 فاز 380 ولت / 50 هرتز (تجهیزات می توانند با ولتاژ 5±380 ولت کار کنند)

ظرفیت توزیع برق: ≥200kVA

ضریب توان: ≥0.85

کابل منبع تغذیه: هر فاز کابل مسی با پوشش پلاستیکی ≥150 میلی متر²، سیم زمین ≥75 میلی متر²

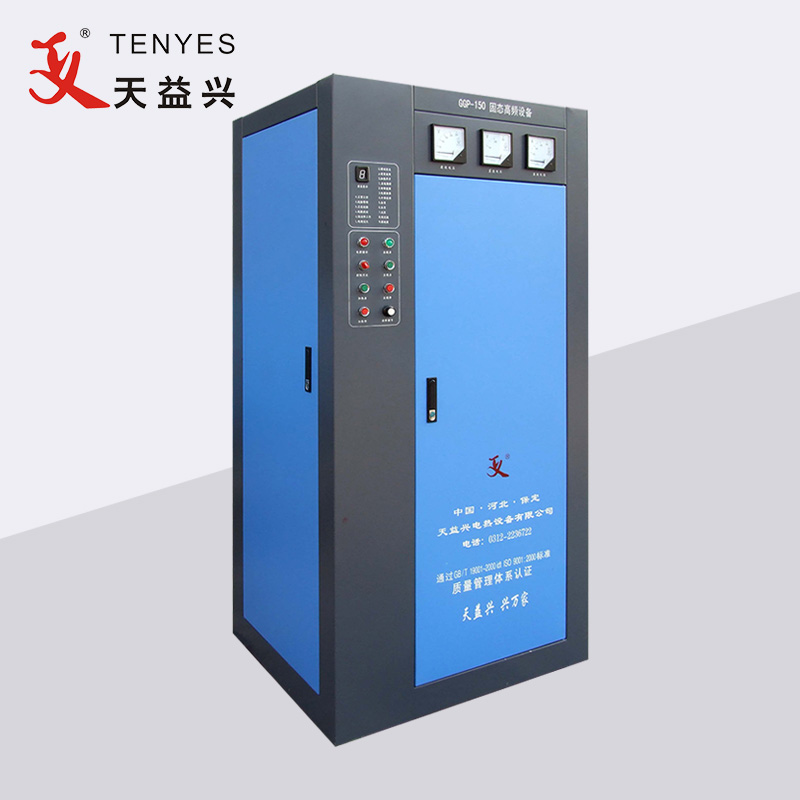

کابینت خروجی اینورتر

ارائه منبع تغذیه با فرکانس بالا جوشکاری لوله/لوله فولادی، IRFP460 و دیود بازیابی سریع (FRD) DSEI60-06P شرکت IR آمریکا و شرکت آلمانی IXYS برای تشکیل مبدل برق به عنوان دستگاه اصلی قدرت استفاده می شود. توان خروجی ماژول برق تک لایه بیش از 50 کیلو وات، دستگاه جوش لوله فرکانس بالا 150 کیلووات است که ماژول برق 3 لایه (در مقابل 150 کیلووات) را به موازات کل دستگاه اتخاذ می کند. فرکانس کاری نامی 350 کیلوهرتز است. حداکثر توان خروجی کل دستگاه می تواند بیش از 150 کیلو وات باشد. همان ماژول های قدرت قابلیت تعویض دارند.

مدار کنترل میکروکامپیوتر را به عنوان هسته می پذیرد و سایر دستگاه های جانبی را پیکربندی می کند. تمام اجزای کنترل در دو برد (یکی یکسو کننده و دیگری اینورتر) یکپارچه شده اند. بر اساس ارائه کامل عملکرد عالی نرم افزار و سخت افزار کامپیوتر، بهترین تنظیم یکسو کننده و اینورتر و در مقایسه با تجهیزات اصلی لوله خلاء فرکانس بالا، دارای مزایای زیر است:

کیفیت لوله جوش داده شده خوب است: مقایسه نشان می دهد که عرض و گرمایش اتصال جوش داده شده یکنواخت است و سوراخ های جوش کمی وجود دارد.

صرفه جویی در انرژی: آزمایشات نشان می دهد که این دستگاه در مقایسه با سایر دستگاه های لوله خلاء با مشخصات مشابه در شرایط کاری یکسان، بیش از 30 درصد در انرژی الکتریکی صرفه جویی می کند.

صرفه جویی در مصرف آب: به دلیل اتلاف کم، به آب زیادی نیاز ندارد، بنابراین مصرف آب بیش از 50٪ کمتر از لوله الکترونی با همان مشخصات است.

حجم کم، سبک وزن: با توجه به اینکه دستگاه های برق اصلی (ماسفت، ظرفیت خازنی و ...) همگی کوچک هستند و هیچ دستگاهی مانند تنظیم کننده ولتاژ فیلامنت، سیم پیچ همسان، مخزن شبکه، ترانسفورماتور جوش و غیره وجود ندارد. علاوه بر این، دارای ولتاژ کاری کم و چگالی بسته بندی بالا است و حجم کلی آن بیش از 50٪ کمتر از سایر تجهیزات لوله با مشخصات مشابه است.

عملکرد آسان: هنگامی که باز است فورا در دسترس است و می تواند فورا متوقف شود. نیازی به گرم کردن آن در لوله الکترون و همچنین نیازی به ادامه خنک شدن پس از توقف آن نیست.

حمل و نقل ایمن: لوله الکترون متعلق به دستگاه های ولتاژ بالا است. در هنگام کار ده هزار ولت فشار بالا وجود دارد. با این حال، ماسفت یک دستگاه ولتاژ پایین است و در حالت رزونانس موازی کار می کند (برخلاف رزونانس سری برخی از تولیدکنندگان)، که بالاترین ولتاژ آن تنها چند صد ولت است و به طور کلی نمی تواند باعث آسیب شخصی شود.

تعمیر و نگهداری راحت: نمایش خرابی به وضوح.

مدل های فوق را می توان با 150 کیلو وات با فرکانس 400 کیلوهرتز حالت جامد استفاده کرد.
