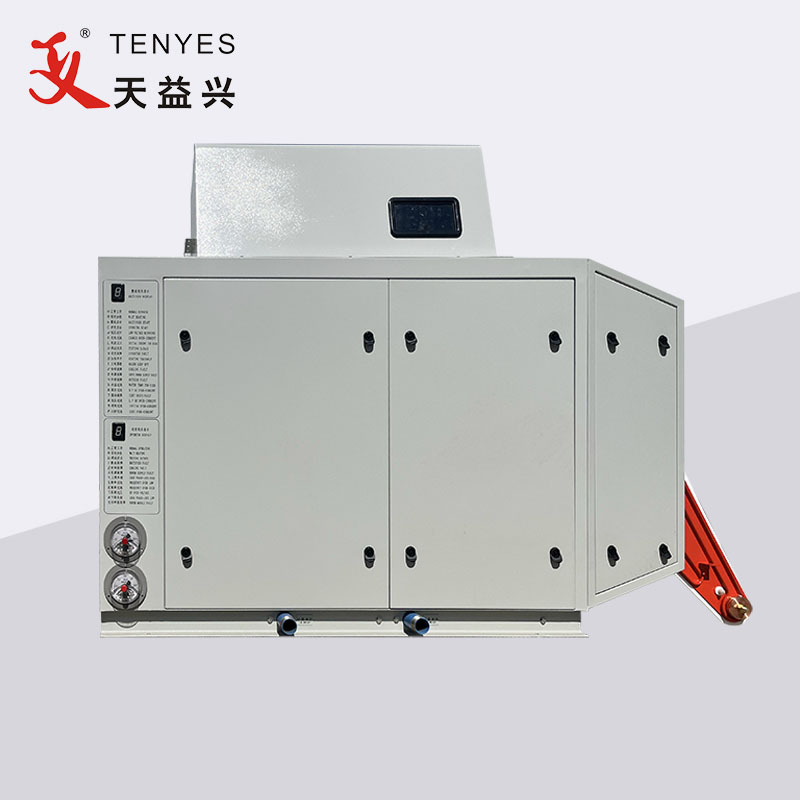

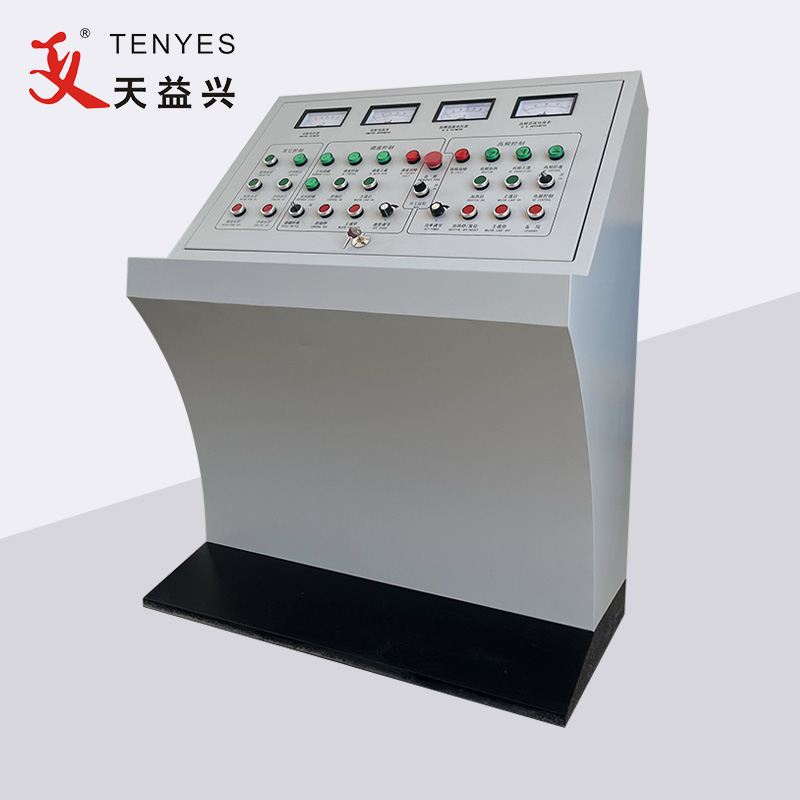

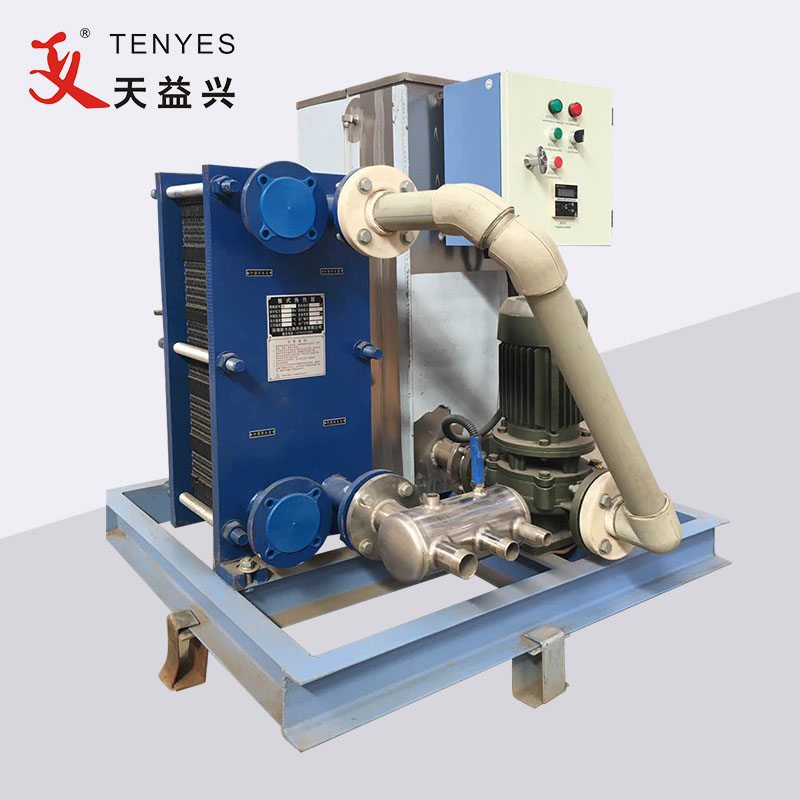

جوشکار لوله فشرده با فرکانس بالا 150 کیلووات حالت جامد

از آنجایی که یکسو کننده تریستور کنترل تغییر فاز را اتخاذ می کند، تنظیم قدرت تنظیم ولتاژ با تغییر زاویه ماشه است. مدار موج سینوسی با زاویه از دست رفته را از شبکه برق جذب می کند و قسمت دیگری از موج سینوسی با زاویه از دست رفته را به شبکه برق می گذارد. بدیهی است که قسمت سمت چپ دارای تعداد زیادی هارمونیک است. در عین حال، ضریب توان به دلیل فازهای مختلف ولتاژ و جریان پایین است (هر چه ولتاژ خروجی DC کمتر باشد، ضریب توان کمتر است).

محاسبات و آزمایش نظری نشان می دهد که وقتی زاویه ماشه یکسو کننده پل سه فاز کاملاً کنترل شده صفر باشد یا زمانی که از یکسوساز پل غیرقابل کنترل متشکل از دیودها استفاده می شود، هارمونیک تولید شده بسیار کوچک و ضریب توان بسیار بالا است (بیش از 0.9). با این حال، در کاربرد عملی، باید عملکرد تنظیم مداوم ولتاژ DC (یعنی تنظیم توان خروجی) را داشته باشد و تجهیزات نمی توانند برای همیشه با ولتاژ کامل کار کنند. برای اینکه تجهیزات حداقل هارمونیک، بالاترین ضریب توان و توان خروجی قابل تنظیم را داشته باشند، باید یک دستگاه تنظیم کننده ولتاژ دیگر در پشت پل یکسو کننده غیرقابل کنترل اضافه شود.

بنابراین، پس از تحقیقات فشرده، ما فناوری یکسو کننده کنترل عددی را توسعه داده‌ایم و حق ثبت اختراع ملی (zl201520767232. X) را به دست آورده‌ایم.

AC سه فاز چهار سیم 380 ولت و 50 هرتز مورد استفاده در صنایع عمومی توسط "پل یکسو کننده سه فاز" (متشکل از شش دیود ZP و یکسوسازی یکباره) اصلاح می شود تا به DC ضربانی 300 هرتز تبدیل شود، سپس پس از فیلتر LC به DC صاف تبدیل می شود. (متشکل از راکتانس و خازن) و پس از وارونگی و تنظیم ولتاژ توسط پل اینورتر تک فاز (متشکل از چهار گروه IGBT) به AC با فرکانس و ولتاژ قابل کنترل بیش از ده کیلوهرتز تبدیل شده و سپس به صورت ضربانی فشار ضعیف در می آید. DC پس از فرکانس بالا پایین آمدن ترانسفورماتور و یکسوسازی دیود (اصلاح ثانویه)، و سپس پس از راکتانس یا صاف کردن خازن و فیلتر کردن، DC ولتاژ پایین صاف می شود.

پل اینورتر تک فاز متشکل از IGBT دو عملکرد دارد: اینورتر و تنظیم ولتاژ. به عبارت دیگر، ولتاژ خروجی را می توان با توجه به نیازهای تولید تنظیم کرد و در عین حال DC را به AC معکوس کرد.

ترانسفورماتور فرکانس بالا از فریت به عنوان ماده رسانای مغناطیسی استفاده می کند و نسبت تبدیل اولیه با توجه به نیازها، با حجم کم، هزینه کم و راندمان رسانش بالا طراحی شده است.

دستگاه جوش لوله فشرده با فرکانس بالا 150 کیلووات TENYES با فناوری تصحیح کنترل عددی PWM دارای مزایای زیر است:

1) ضریب توان بالا: ضریب قدرت ≥ 0.92، بدون نیاز به اضافه کردن تجهیزات جبران توان راکتیو.

2) آلودگی هارمونیک کم: به طور کلی، نیازی به اضافه کردن تجهیزات تصفیه هارمونیک اضافی نیست

3) قدرت خروجی پایدار: موج خروجی ≤ 0.2٪ و سوراخ لوله جوش داده شده یکنواخت تر است.

4) سرعت حفاظت سریع: زمان حفاظت در هم قفل شدن خطا ≤ 10 μ S. تجهیزات قابل اطمینان تر هستند.

5) راندمان توان بالا: چون تلفات توان راکتیو کاهش می یابد، راندمان کل دستگاه بهبود می یابد.
