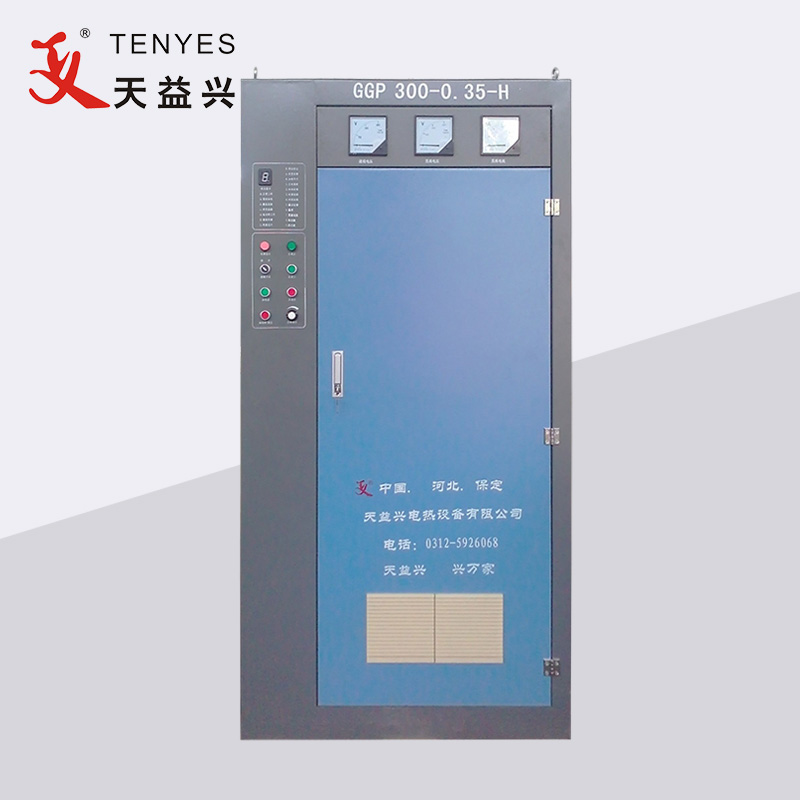

دستگاه جوش لوله با فرکانس بالا TENYES 300KW برای جوشکاری القایی درز مستقیم لوله/لوله فولادی طراحی شده است. کل مجموعه جوشکار شامل کابینت یکسو کننده، کابینت اینورتر (کابینت شکاف)، سیستم خنک کننده گردشی برای آب نرم، ترانسفورماتور کاهنده، کنسول کنترل مرکزی، میله باس خروجی، سیستم جوش القایی/تماسی و غیره است. جوشکار فرکانس بالا حالت جامد با توجه به عملیات مداوم طراحی شده است. و مربی سه نوبتی یا تک نوبتی هستند.
توان خروجی ماژول برق تک لایه بیش از 60 کیلو وات است که ماژول برق 3 لایه (در مقابل 150 کیلووات) را به موازات کل دستگاه اتخاذ می کند. فرکانس کاری نامی 350 کیلوهرتز است. حداکثر توان خروجی کل دستگاه می تواند به 180 کیلو وات برسد. همان ماژول های قدرت قابلیت تعویض دارند.
1. کاربرد:
①قطر لوله فولادی: φ42-φ90
②ضخامت: 1.6-3.2
③ حالت جوش: نوع القایی
④سرعت جوش: 40-100 mppm
2. پارامتر عملیاتی:
① توان خروجی نامی: 300 کیلووات
②ولتاژ DC نامی: 240 ولت
③ جریان DC نامی: 1500A
④فرکانس امتیاز: 300KHZ
⑤کل راندمان: ≥85%
⑥ قدرت فرکانس بالا خروجی: ≥300KW
3. منبع تغذیه:
①توزیع منبع تغذیه: 380±5% (3 فاز 4 خط AC، ولتاژ خط 380±5%)
②ظرفیت توزیع برق: ≥360KVA
③ضریب توان: ≥0.85
④کابل منبع تغذیه: هر فاز کابل مسی با پوشش پلاستیکی ≥300mm²، سیم زمین≥150mm2
