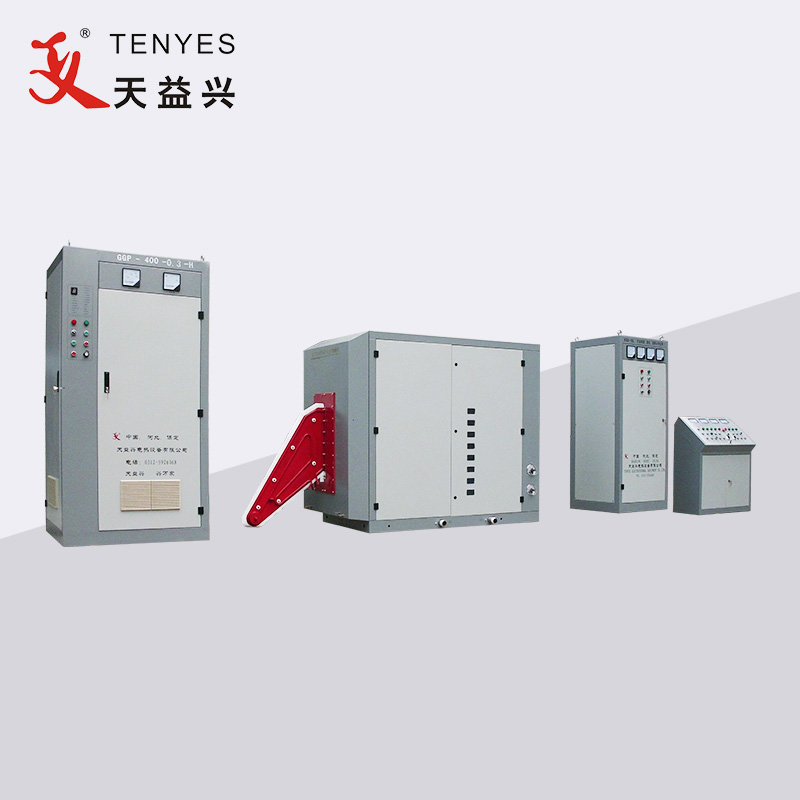

دستگاه جوش لوله با فرکانس بالا 400 کیلووات برای جوشکاری القایی درز مستقیم لوله فولادی طراحی شده است. کل مجموعه شامل کابینت یکسو کننده، کابینت اینورتر، سیستم خنک کننده گردشی برای آب نرم، ترانسفورماتور پله پایین، کنسول و غیره است.
در مقایسه با منبع تغذیه لوله خلاء، منبع تغذیه با فرکانس بالا حالت جامد حاوی محتوای علمی و تکنولوژیکی بالایی است که از نزدیک الکتریسیته قوی و ضعیف را در مدار ترکیب می کند. اثراتی که توسط پیکربندی ساختاری ایجاد می شود را نیز نمی توان نادیده گرفت. با این حال، این بدان معنا نیست که حفظ منبع تغذیه با فرکانس بالا حالت جامد دشوار است. همچنین نمی تواند نشان دهد که نگهداری از منبع برق حالت جامد نیاز به دانش و تجربه بسیار پیشرفته دارد. در مقابل، به دلیل توجه کامل طراحان به این مشکلات در مراحل اولیه طراحی، آنها از یک سو قابلیت اطمینان و پایداری برق منبع را به طور کلی بهبود میبخشند تا احتمال خرابی را کاهش دهند یا به عدم شکست دست یابند. از سوی دیگر، با تلاش بیشتر در بازیابی راحت و یافتن ردپاها حتی اگر تجهیزات از کار افتاده باشد، کارکنان تعمیر و نگهداری کاربر نیز می توانند به سرعت علت مشکل را پیدا کنند و به طور علامتی درمان کنند. با توجه به وضعیت واقعی سایت ها، طراحی کابینت اولیه ساختار جعبه آب بندی شده است تا از تأثیر گرد و غبار دستگاه در محل جلوگیری شود. در اینجا برخی از ویژگی های بارز نسل سوم منبع تغذیه فرکانس بالا حالت جامد آورده شده است.
توان خروجی نامی: 400 کیلو وات
حالت جوش: نوع القایی
ولتاژ نامی DC: 240 ولت
جریان DC نامی: 2000A
فرکانس نامی: 250 کیلوهرتز
کل راندمان: η≥85%
ولتاژ منبع تغذیه: 3 فاز 380 ولت / 50 هرتز (تجهیزات می توانند با ولتاژ 5±380 ولت کار کنند)
ظرفیت توزیع برق: ≥500kVA
ضریب توان: ≥0.85
کابل منبع تغذیه: هر فاز کابل مسی با پوشش پلاستیکی ≥400mm²، سیم زمین ≥200mm2
شرح |
ترکیب / مدل |
تعداد |
جوش لوله 400 کیلووات فرکانس بالا دستگاه |

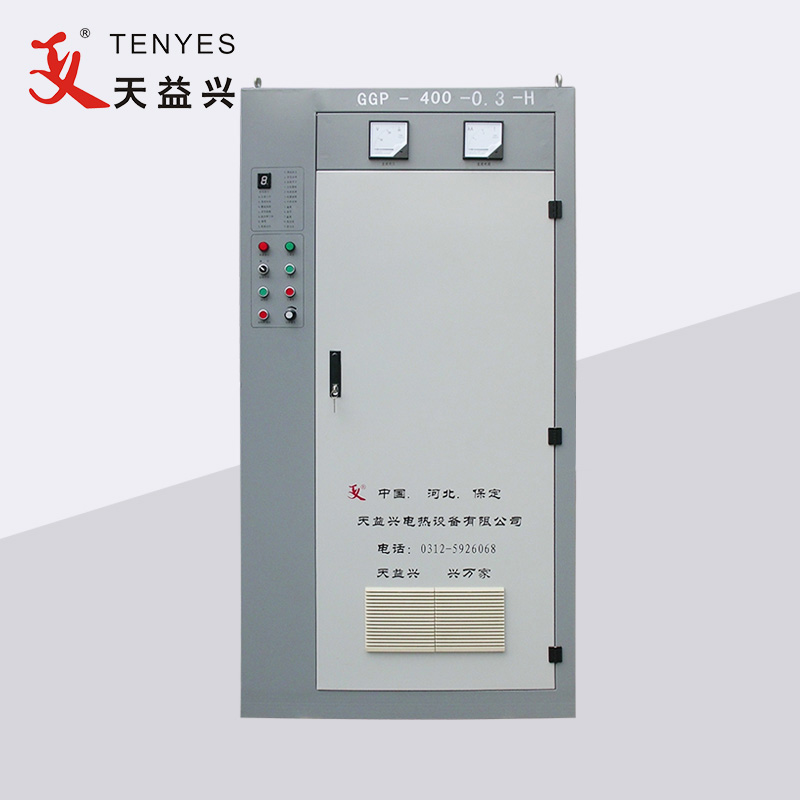

کابینت یکسو کننده |
1 |

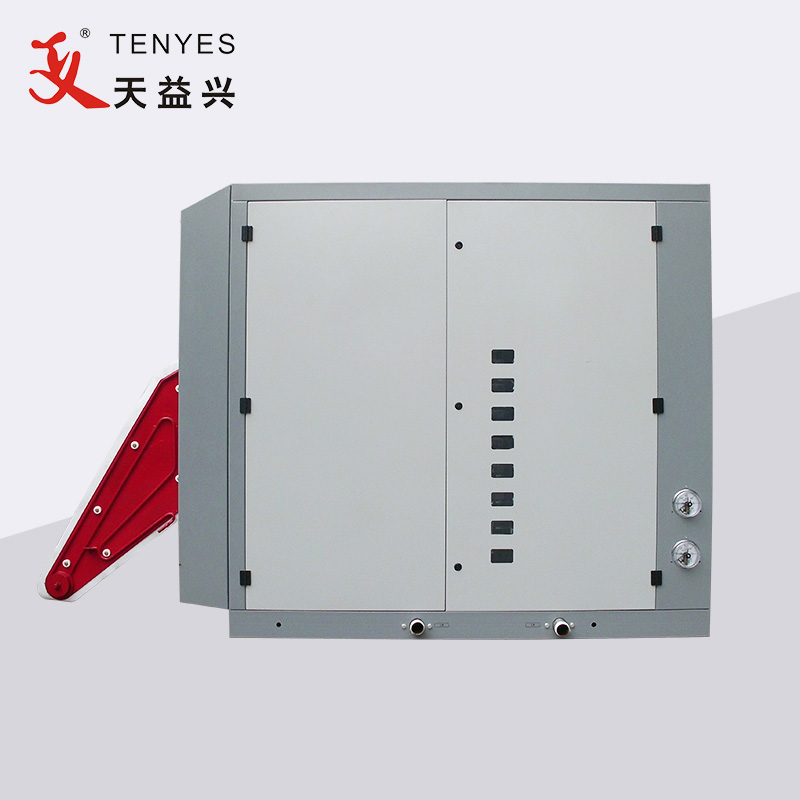

کابینت اینورتر |
1 |
|
تهویه کننده هوا |
1 |
|
کنسول |
1 |
|

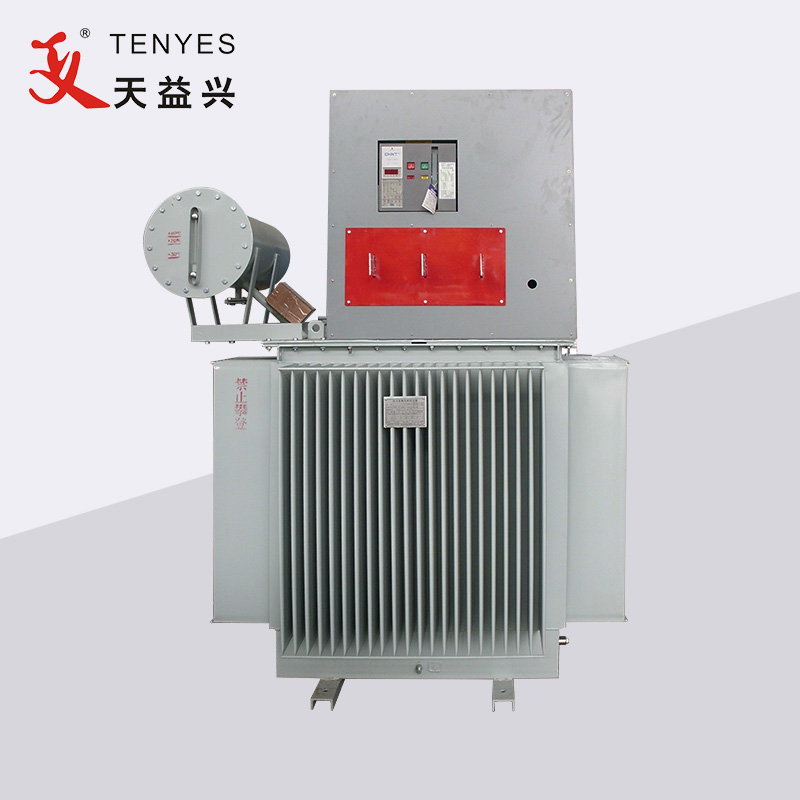

تبدیل کننده |
1 |
|
سیستم خنک کننده آب-آب |
1 |
|
براکت 2 بعدی |
1 |
1. مدار ساده و نصب راحت
2. حفاظت کامل و نگهداری آسان
3. تداخل هارمونیک کوچک و بدون آلودگی به شبکه برق
4. ایمن بدون فشار بالا و بدون آتش زدن به لوله فولادی توسط سیم پیچ القایی
5. راندمان بالا، صرفه جویی در انرژی آشکار، آب خنک کننده کمتر
6. پاشش کمتر و کیفیت خوب جوش
