دستگاه جوش لوله فرکانس بالا 500 کیلو وات

TENYES تولید کننده پیشرو در دستگاه های جوش لوله فرکانس بالا در چین است. با بیش از 20 سال تجربه در این زمینه، TENYES به یک تامین کننده قابل اعتماد برای مشاغل و پیمانکارانی تبدیل شده است که به دنبال منبع قابل اعتماد دستگاه های جوش فرکانس بالا هستند. TENYES خدمات پس از فروش و پشتیبانی فنی عالی ارائه می دهد تا اطمینان حاصل شود که مشتریان خود به راحتی جوشکار را اجرا می کنند. دستگاه جوش لوله فرکانس بالا 500 کیلووات دارای بیش از 20 نوع اقدامات حفاظتی است که برای به حداکثر رساندن پایداری تجهیزات و جلوگیری از آسیب تجهیزات بر روی کل دستگاه تنظیم شده است. تمامی اطلاعات آلارم توسط برد کنترل پردازش شده و به سیستم PLC ارسال می شود. از طریق صفحه نمایش، پرسنل تعمیر و نگهداری به راحتی می توانند علت خرابی تجهیزات و نحوه برخورد با آن را درک کنند.

ارسال استعلام

توضیحات محصول

تجهیزات عمدتاً از ترانسفورماتور، کابینت یکسو کننده و کابینت اینورتر تشکیل شده است. عمدتاً در خطوط تولید لوله های جوش داده شده مستقیم با فرکانس بالا استفاده می شود.

اصل کار دستگاه جوش لوله فرکانس بالا 500 کیلووات:

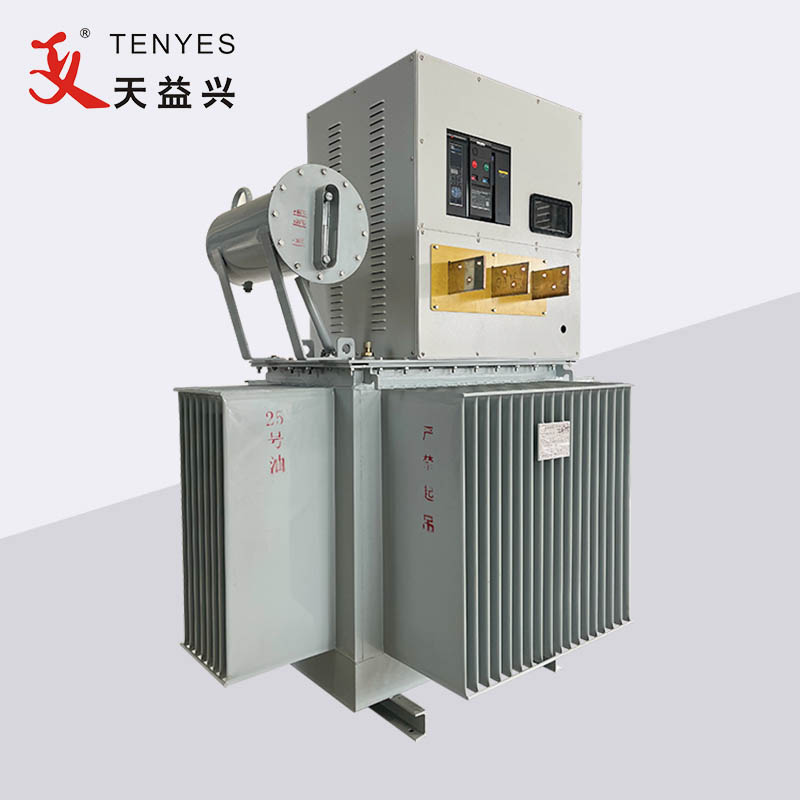

برق متناوب سه فاز معمولی (ولتاژ خط 380 ولت، فرکانس 50 هرتز) توسط یک ترانسفورماتور (ولتاژ خط 200 ولت، فرکانس 50 هرتز) کاهش می یابد، وارد کابینت یکسو کننده می شود، تحت یکسوسازی، تنظیم ولتاژ و فیلتر قرار می گیرد و از 0 به طور مداوم توان DC قابل تنظیم می شود. تا 240 ولت؛ با ورود مجدد به پل اینورتر (با استفاده از ماسفت ترانزیستور پرقدرت)، به جریان فرکانس بالا تبدیل می شود که می تواند برای گرمایش القایی به شکاف بار وارد شود.

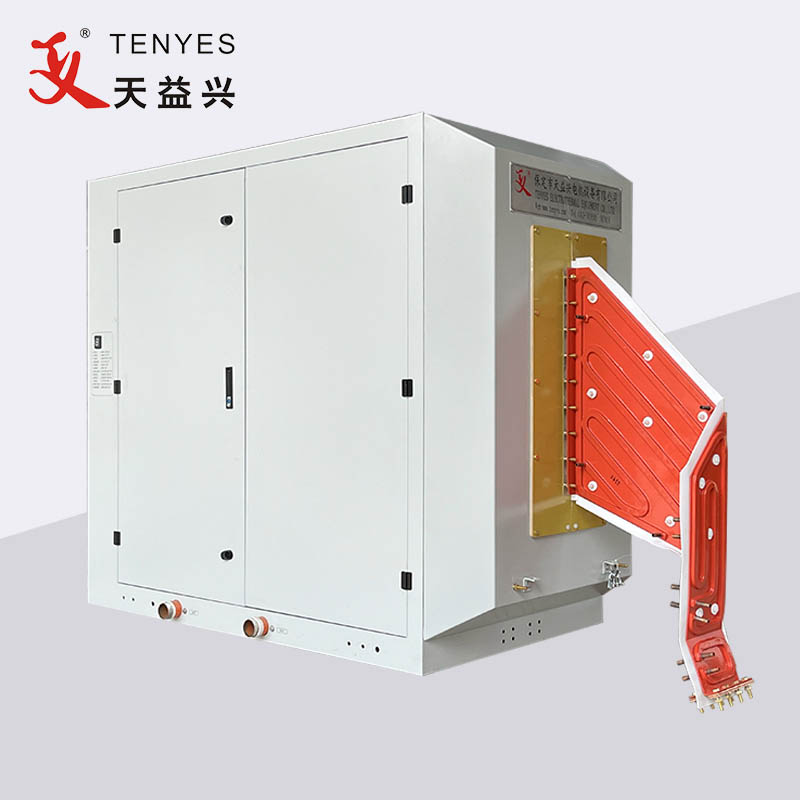

واحد قدرت شیار اینورتر ساختاری مدولار دارد و هر جفت واحد قدرت می تواند توانی بیش از 50 کیلووات تولید کند. تعداد واحدهای برق مورد استفاده بسته به قدرت تجهیزات متفاوت است و ساختار اصلی تجهیزات صرف نظر از اندازه آن یکسان است. اسلات یک فرم رزونانس هیبریدی موازی سری، بدون ترانسفورماتور ولتاژ بالا و خروجی است. تعداد پاور یونیت های استفاده شده در این دستگاه ده جفت می باشد.

مزایای اصلی این دستگاه جوش لوله 500 کیلووات فرکانس بالا عبارتند از:

1. بدون ولتاژ بالا، ایمن، قابل اعتماد و کارآمد.

2. اجزای اصلی همه محصولات وارداتی از شرکت هایی مانند IR و IXYS و زیمنس می باشد.

3. اتخاذ مدولاسیون عرض پالس یا مدار تنظیم ولتاژ کنترل شده با میکرو کامپیوتر، تنظیم پایدار، دقت بالا و تداخل هارمونیک کم.

4. محدوده توان بی نهایت از 0 تا 100٪ قابل تنظیم است و دارای سیستم های محافظت از خطا مانند ولتاژ و جریان بیش از حد است.

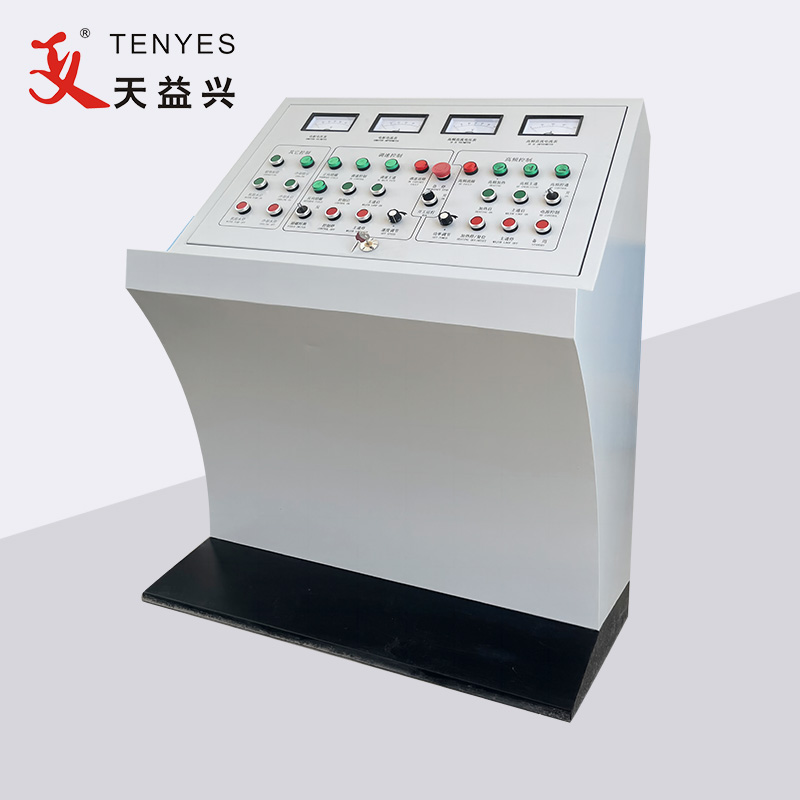

5. نمایش دیجیتال از وضعیت کار، عملیات ساده، و نگهداری راحت.

6. کیفیت جوش خوب، عرض و گرمای جوش یکنواخت، با چند سوراخ داخلی و خارجی.

کاربرد		پارامتر عملیات		نیاز منبع تغذیه
لوله فولادی OD	Φ114-Φ219	قدرت نامی	500 کیلو وات	فرم منبع تغذیه	3AC 380±5٪
ضخامت نوار فولادی	4.0-10.0	ولتاژ DC نامی	240 ولت
حالت جوشکاری	نوع تماس یا القاء	جریان DC نامی	2500A	ظرفیت منبع تغذیه	بزرگتر از 600KVA
		فرکانس رتبه بندی شده	200 کیلوهرتز	ضریب قدرت	≥0.85
سرعت جوش	10-20 (متر)	بهره وری	≥85%	کابل منبع تغذیه	پلاستیک-مس≥500mm² کابل زمین≥250mm²
		توان خروجی HF	≥500 کیلو وات
