دستگاه جوش لوله با فرکانس بالا 600 کیلووات

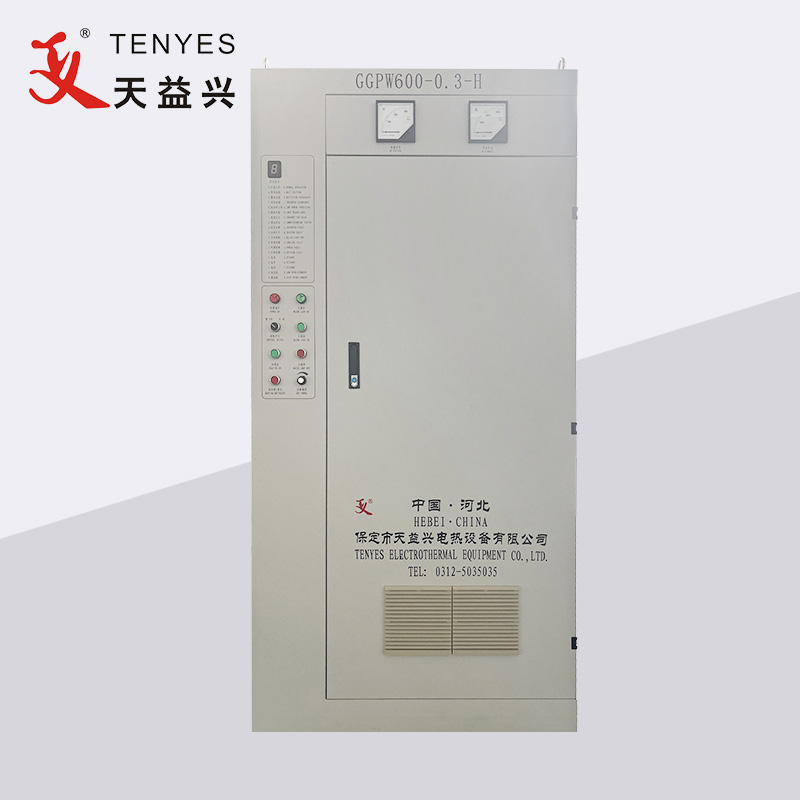

کابینت یکسو کننده دستگاه جوش لوله با فرکانس بالا 600 کیلووات

1. کابینت یکسو کننده دستگاه جوش لوله با فرکانس بالا دارای طراحی یکپارچه است که کابینت دنده سوئیچ و قطعات یکسو کننده را به هم متصل می کند.

2. یکسو کننده مدار کنترل فاز SCR پل کامل سه فازی را اتخاذ می کند و از طریق فیلتر غیرفعال مرحله قبلی می تواند اطمینان حاصل کند که تجهیزات دارای ضریب توان بالاتر و محتوای هارمونیک کمتری هستند.

3. مدار کنترل یک ولتاژ DC را بر اساس یک میکروکنترلر و جریان DC دوبرابر حلقه بسته کنترل می کند و تضمین می کند که ولتاژ DC به طور مداوم از 0 تا مقدار نامی تنظیم می شود.

4. مجهز به توابع حفاظتی جامع برای اطمینان از ایمنی تجهیزات عملیات پایدار.

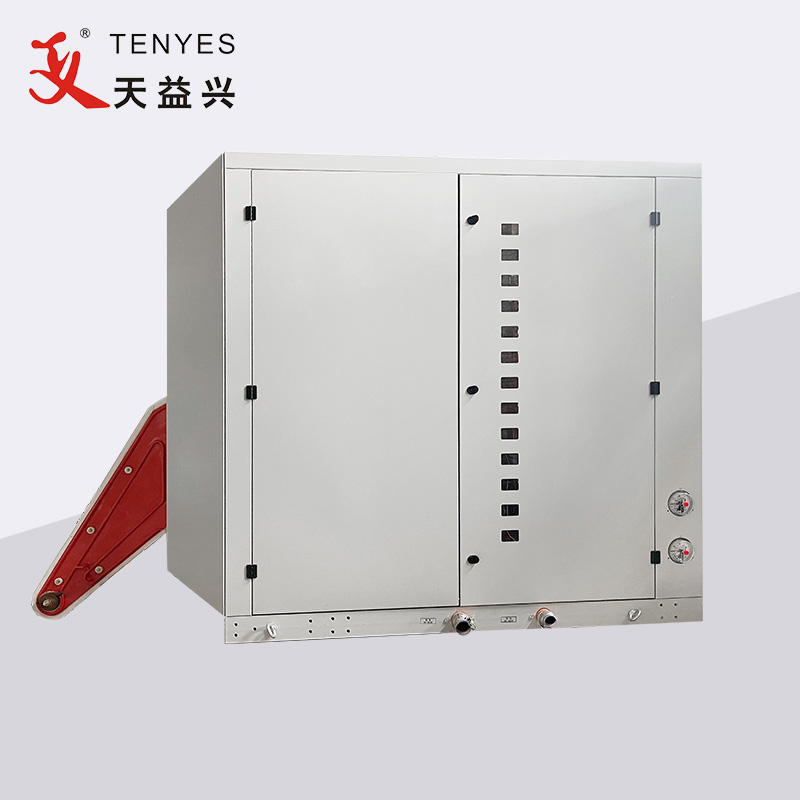

کابینت خروجی اینورتر 600 کیلووات دستگاه جوش لوله فرکانس بالا

آ. بخش اینورتر از پل های اینورتر تک فاز ماسفت تشکیل شده است و به صورت موازی به هم متصل می شود، طراحی قدرت تک پل 125 کیلووات/60 کیلووات است، پل اینورتر یک رویکرد مدولار را برای انباشته کامل نیرو اتخاذ می کند، با هر عرشه پل بلوکی به عنوان ساختاری از نوع کشو طراحی شده است. ساختار اسلاید، مناسب برای نصب و نگهداری.

ب استفاده از ترانسفورماتورهای منطبق برای تکمیل سنتز توان، استفاده از ترانسفورماتورهای تشدید ثانویه و بدون خروجی ترانسفورماتور جوشکاری.

ج. مدار کنترل اینورتر از کنترل زاویه ثابت استفاده می کند و دارای عملکردهای زیر است: عملکردهای ضد قفل چاه و عملکردهای حفاظت از جریان بیش از حد / ولتاژ بیش از حد، عملکرد کارآمد و قابل اعتماد اینورترها را تضمین می کند.

د اتخاذ روش خنک کننده شاسی مهر و موم شده، آب خنک و تهویه مطبوع خارجی.

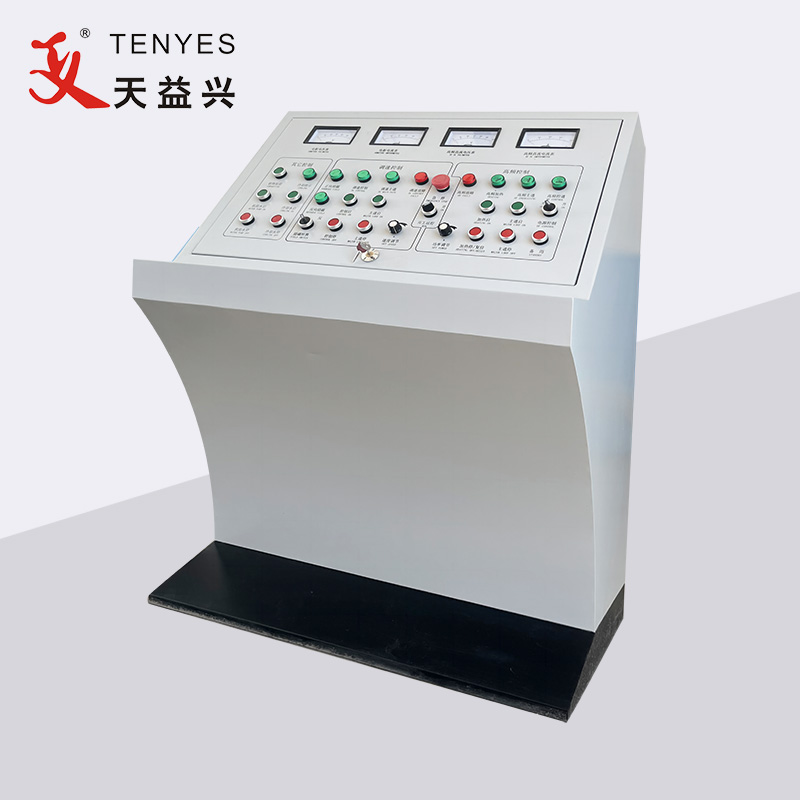

کنسول 600 کیلووات دستگاه جوش لوله فرکانس بالا

اجرای کنترل از راه دور دستگاه جوش لوله با فرکانس بالا با PLC و صفحه نمایش LCD. مجهز به عملکرد کنترل حلقه بسته قدرت سرعت.

دستگاه تنظیم مکانیکی دستگاه جوش لوله با فرکانس بالا 600 کیلووات

مورد استفاده برای نصب و تنظیم کابینت خروجی مخزن، قابل تنظیم در 2D/3D.
