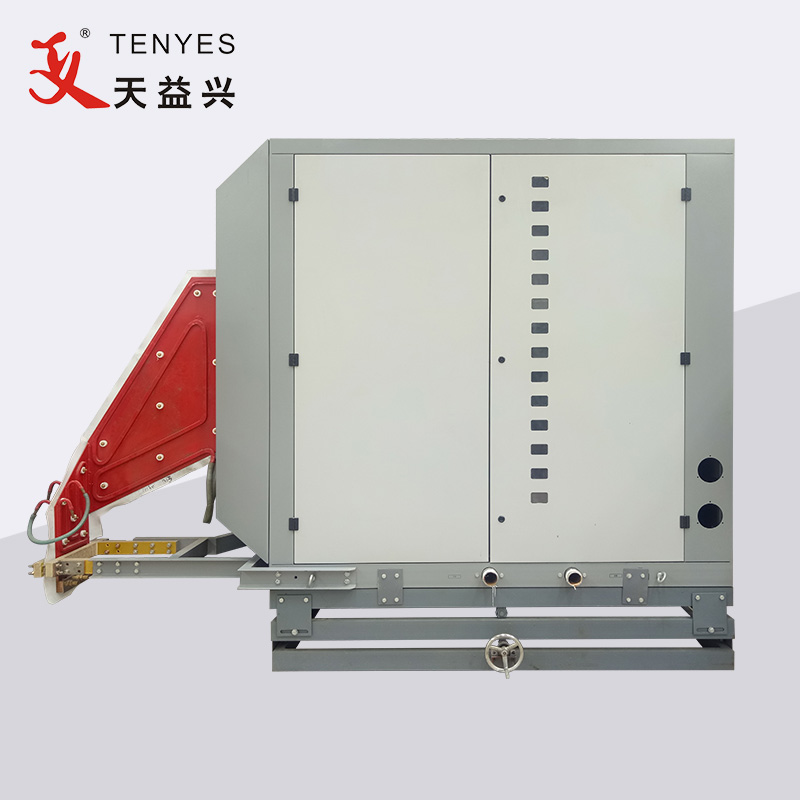

دستگاه جوش لوله با فرکانس بالا 700 کیلووات

چگونه کار می کند:

جریان متناوب سه فاز معمولی (ولتاژ خط 380 ولت، فرکانس 50 هرتز) توسط ترانسفورماتور کاهش می یابد (ولتاژ خط 200 ولت، فرکانس 50 هرتز)، وارد کابینت یکسو کننده می شود و پس از یکسوسازی، تنظیم ولتاژ و تنظیم ولتاژ، جریان مستقیم قابل تنظیم مداوم 0 تا 240 ولت می شود. سپس وارد پل اینورتر (با استفاده از ترانزیستور ماسفت پرقدرت) می شود و به جریان فرکانس بالا تبدیل می شود که به محفظه بار می رسد و می تواند برای گرمایش القایی استفاده شود.

واحد قدرت اینورتر از یک ساختار مدولار استفاده می کند، هر جفت واحد قدرت می تواند بیش از 50 کیلو وات خروجی داشته باشد، قدرت تجهیزات متفاوت است، تعداد واحدهای قدرت مورد استفاده متفاوت است، و ساختار اصلی تجهیزات بدون در نظر گرفتن اندازه یکسان است. فرورفتگی به شکل رزونانس مختلط سری موازی است، ولتاژ بالا وجود ندارد و ترانسفورماتور خروجی وجود ندارد. تعداد پاور یونیت های استفاده شده در این تجهیزات چهارده جفت می باشد.

مزایای اصلی دستگاه جوش لوله TENYES 700KW فرکانس بالا:

1. بدون ولتاژ بالا، ایمن، قابل اعتماد و کارآمد

2. اجزای اصلی محصولات وارداتی هستند، مانند: IR، IXYS و زیمنس.

3. مدولاسیون عرض پالس یا مدار تنظیم ولتاژ کنترل میکرو کامپیوتر، با تنظیم پایدار، دقت بالا و تداخل هارمونیک کوچک اتخاذ شده است.

4. محدوده قدرت بدون پله قابل تنظیم از 0-100٪، با ولتاژ بیش از حد، جریان بیش از حد و دیگر سیستم های حفاظت از خطا است.

5. نمایش وضعیت کار دیجیتال است، عملیات ساده است، و تعمیر و نگهداری راحت است.

6. کیفیت جوش خوب است، عرض و حرارت جوش یکنواخت است و سوراخ های داخلی و خارجی کمی وجود دارد.

دامنه کاربرد:

جوش لوله فولادی، جوش لوله فولادی ضد زنگ، جوش لوله آلومینیوم، جوش لوله مسی، جوشکاری پرتو H، جوش لوله با شکل خاص

پارامترهای فنی اصلی دستگاه جوش لوله 700 کیلووات فرکانس بالا

مدل: GGP700-0.2-H
