مقدمه تجهیزات فرکانس بالا لوله های خلاء اولیه

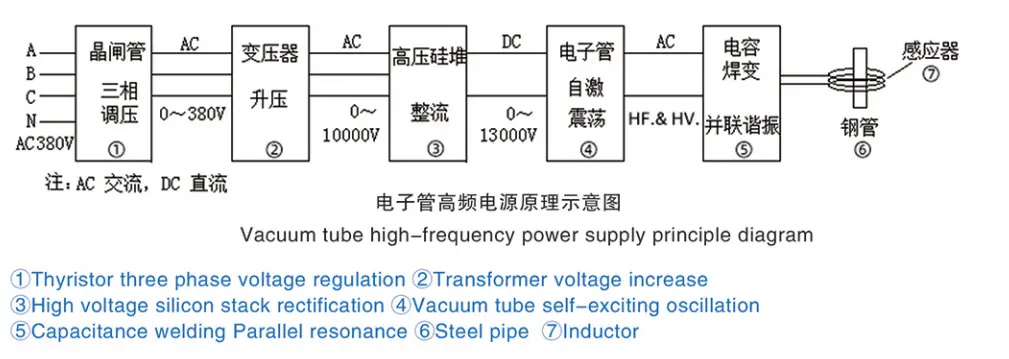

20 سال پیش، منابع برق با فرکانس بالا (که معمولاً به عنوان "کوره های فرکانس بالا" شناخته می شوند) که برای جوشکاری لوله ها و عملیات حرارتی در چین استفاده می شدند عمدتاً تجهیزاتی با لوله های الکترونیکی (همچنین به عنوان "لوله های خلاء" شناخته می شوند) به عنوان اجزای اصلی اینورتر بودند. اصل اساسی در شکل زیر نشان داده شده است:

AC معمولی صنعتی (سه فاز چهار سیم 380 ولت / 50 هرتز در چین) از طریق تنظیم کننده ولتاژ AC تریستور به AC قابل تنظیم در محدوده 0 تا 380 ولت (فرکانس بدون تغییر) تبدیل می شود و سپس تا نزدیک به 10000 ولت افزایش می یابد و توسط یک فرکانس بالا تغییر می کند. مدار یکسو کننده ولتاژ به ده ها هزار DC ولتاژ بالا، و سپس توسط لوله خلاء به جریان HF و HV، و سپس از طریق رزونانس موازی LC برای تقویت جریان نوسانی، و پس از کاهش ولتاژ منبع تغذیه به سلف مورد استفاده برای گرم کردن لوله های فولادی و سایر قطعات کار و غیره می شود.

هدف از تنظیم ولتاژ AC تنظیم توان ورودی و خروجی برای برآوردن نیازهای کاری است، و هنگام تنظیم ولتاژ نیز باید ولتاژ را ثابت نگه دارد تا از پایداری توان خروجی تجهیزات تحت شرایط عملیاتی خاص اطمینان حاصل شود.

به دلیل استفاده از لوله خلاء (قطعات جریان کوچک با ولتاژ بالا)، ولتاژ باید افزایش یابد یا نمی توان قدرت زیادی را تولید کرد، اما در عین حال، برای انطباق با امپدانس کوچک سلف، لازم است ولتاژ را بیشتر کاهش داد.

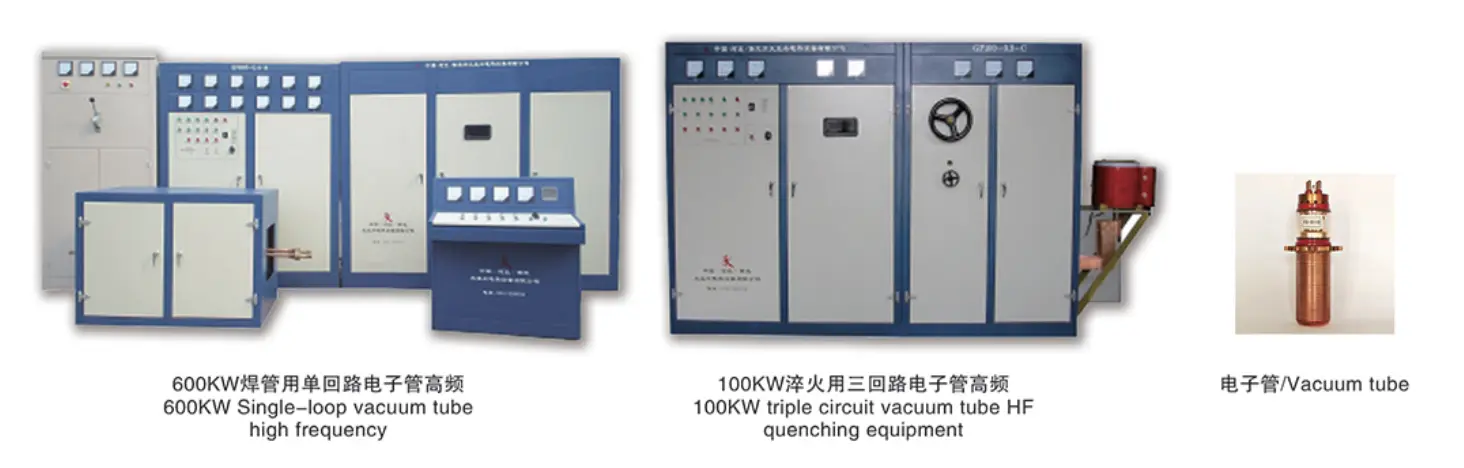

عکس های زیر تجهیزات خاموش کننده لوله خلاء تک حلقه 600 کیلووات با فرکانس بالا و 100 کیلووات سه مدار لوله خلاء HF هستند.

در صنعت جوش لوله، هنوز تعداد کمی از لوله های خلاء با فرکانس بالا وجود دارد، در حالی که در زمینه هایی مانند کوئنچ و لحیم کاری، لوله های خلاء فرکانس بالا هنوز به طور گسترده استفاده می شود.
