اصل کار فرکانس بالا حالت جامد

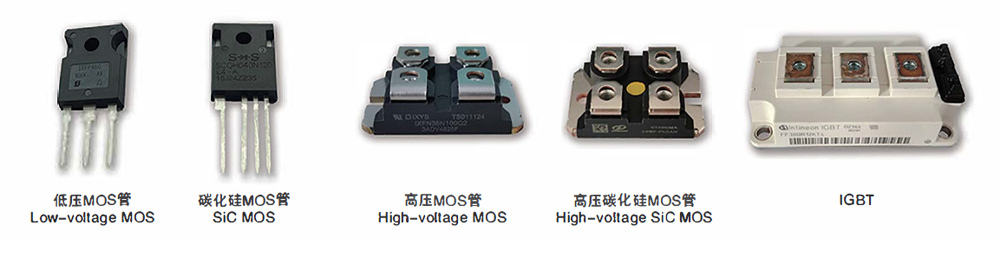

به اصطلاح "فرکانس بالا حالت جامد" به این دلیل است که از ترانزیستورها (ترانزیستورهای اثر میدان MOS یا IGBT) به عنوان اجزای اصلی اینورتر استفاده می کند. برخلاف لوله های خلاء توخالی هستند (داخلی پر از گاز نجیب است، بنابراین می توان آن را "گاز" نامید)، ترانزیستورها جامد هستند.

فرکانس بالا حالت جامد یک محصول به روز شده از فرکانس بالای لوله خلاء است و مدار اصلی آن مشابه فرکانس متوسط ​​تریستور است، اما با فرکانس بالای لوله خلاء متفاوت است. اصل اساسی آن به شرح زیر است:

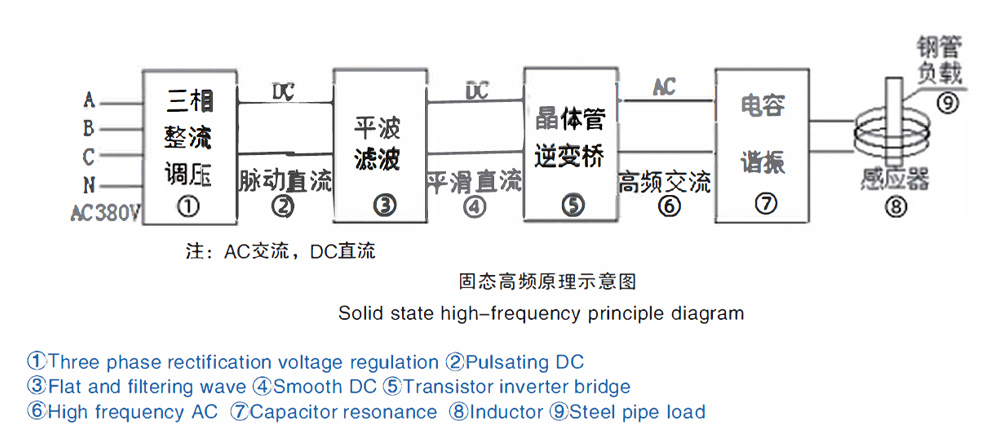

AC سه فاز معمولی (380 ولت و فرکانس 50 هرتز در چین) توسط مدار یکسو کننده (SCR یا دیود و IGBT) به DC ضرباندار قابل تنظیم تبدیل می شود، این DC فیلتر می شود یا موج تخت تبدیل به DC صاف می شود و سپس به پل اینورتر می رود (با استفاده از جریان ترانزیستور قدرت بزرگ IGBT) تا تبدیل به MOSFET شود. این جریان فرکانس بالا به مدار مخزن رزونانس عرضه می شود که می تواند برای گرمایش فلز استفاده شود. واحدهای برق پل اینورتر ساختار مدولار را اتخاذ می کنند. هر جفت ماژول قدرت یکسان است. اما تعداد ماژول های قدرت مورد استفاده بسته به توان تجهیزات متفاوت است. چه تجهیزات بزرگ یا کوچک باشد، ساختار اساساً یکسان است.

در مقایسه با لوله های خلاء فرکانس بالا، تجهیزات فرکانس بالا حالت جامد مزایای زیر را دارند:

1. کیفیت جوش خوب: مقایسه نشان می دهد که لوله های فولادی جوش داده شده توسط تجهیزات فرکانس بالا حالت جامد دارای عرض و حرارت جوش یکنواخت و سوراخ های داخلی و خارجی کمتری هستند.

2. صرفه جویی در انرژی: آزمایشات نشان می دهد که مشخصات مشابه این جوشکار می تواند در مقایسه با تجهیزات لوله خلاء بیش از 25٪ در برق صرفه جویی کند.

3. صرفه جویی در آب: به دلیل از دست دادن خود کوچک. به آب خنک کننده بیش از حد نیاز ندارد. بنابراین بیش از 50٪ آب کمتری نسبت به تجهیزات لوله خلاء با مشخصات مشابه مصرف می کند.

4. اندازه کوچک و وزن سبک: به دلیل اندازه کوچک اجزای اصلی (MOSFET) و همچنین عدم وجود ترانسفورماتور جوش. تنظیم کننده های رشته. سیم پیچ های تطبیق. مدارهای دروازه و غیره. بنابراین حجم کلی بیش از 50 درجه / 4 کوچکتر از تجهیزات لوله خلاء با همان مشخصات است.

5. کارکرد آسان: بدون ولتاژ، ولتاژ اوج از چند صد ولت تجاوز نمی کند، بنابراین باعث آسیب شخصی نمی شود
