طبقه بندی منبع تغذیه با فرکانس بالا حالت جامد

مانند لوله خلاء فرکانس بالا، اگر چه اصول اولیه مشابه است. فرکانس بالا حالت جامد نیز می تواند به انواع مختلف با توجه به نیازهای مختلف مانند استفاده، اجزاء، قدرت و فرکانس طبقه بندی شود.

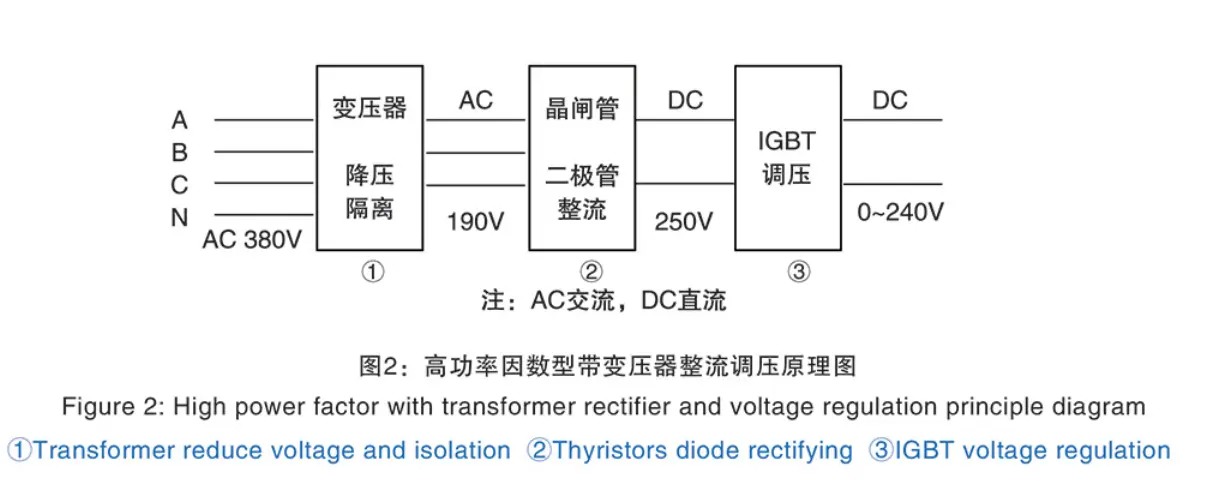

1. طبقه بندی با تنظیم ولتاژ یکسو کننده: تریستورها (SCR) می توانند برای تکمیل یکسوسازی و تنظیم ولتاژ همزمان استفاده شوند، یا ابتدا از دیود یا تریستور یکسو کننده استفاده کنند و سپس از ولتاژ تنظیم IGBT استفاده کنند. استفاده از ولتاژ تنظیم IGBT برای بهبود ضریب تجهیزات است. می تواند در مصرف برق صرفه جویی کند و کیفیت جوش را بیشتر بهبود بخشد.

2. با توجه به ترمینال ورودی ترانسفورماتور یا عدم وجود ترانسفورماتور می تواند دو نوع را طبقه بندی کند، اگر ترانسفورماتور جلویی وجود نداشته باشد، معمولاً قسمت فرکانس بالا پس از عقب ترانسفورماتور فرکانس بالا را اضافه می کند تا انزوا بین سلف و شبکه را درک کند. اگر تجهیزات ترانسفورماتور ورودی داشته باشید، ترانسفورماتور خارجی غوطه ور در روغن و ترانسفورماتور خشک تقسیم می شود.

3. با توجه به اجزای مورد استفاده در پل اینورتر، MOS ولتاژ پایین (ترانزیستور اثر میدان)، MOS ولتاژ بالا، IGBT (ترانزیستور دوقطبی گیت عایق) و غیره وجود دارد. MOS دارای مزایای تلفات کم، ولتاژ مقاومت بالا، فرکانس سوئیچینگ سریع و غیره است. این اجزای جایگزین فعلی اجزای معمولی MOS است، همچنین ممکن است جایگزین IGBT برای تبدیل شدن به اولین انتخاب برای تجهیزات فرکانس پایین شود.

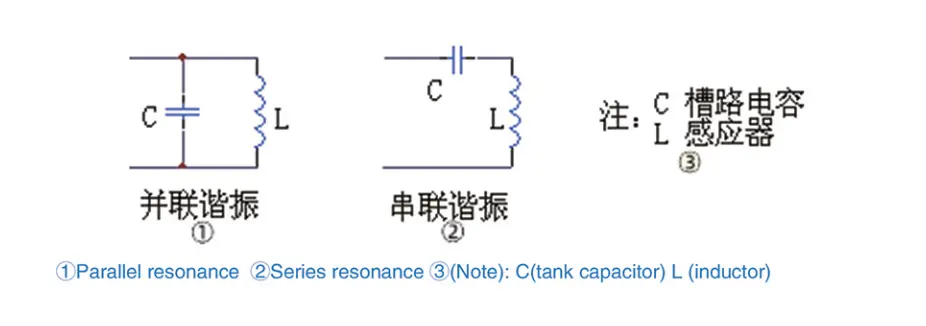

4. با توجه به اتصال مختلف مدار مخزن رزونانس به دو نوع سری و موازی تقسیم می شود که در زیر نشان داده شده است:

5. با توجه به روش نصب، دو نوع وجود دارد: جوشکار جدا و جوش فشرده. جوشکار جدا به معنای یکسو کننده و اینورتر دو کابینت را جداگانه می سازند. جوشکار فشرده به این معنی است که کابینت یکسو کننده و کابینت اینورتر کابینت همه کاره را می سازد. هر دو سری و موازی جوشکار را از جوشکار فشرده جدا می کنند. معمولاً تجهیزات کم مصرف جوشکار فشرده و تجهیزات توان بزرگ جوشکار جدا شده را انتخاب می کنند.

6. در بازار فعلی، رزونانس سری معمولاً از MOS ولتاژ بالا یا IGBT استفاده می کند و رزونانس موازی از MOS ولتاژ پایین استفاده می کند. ترانسفورماتور کاهنده ورودی برای رزونانس سری وجود ندارد، اما ترانسفورماتور فرکانس بالا باید بعد از پل اینورتر عقب قرار داده شود. برای فرکانس بالا موازی برخی نیاز به ترانسفورماتور کاهنده ولتاژ ورودی دارند و برخی به ترانسفورماتور تنظیم فرکانس بالا نیاز دارند.

همه انواع مختلف منابع برق با فرکانس بالا ویژگی های خاص خود را دارند، تجهیزات شرکت ما در زیر شرح جزئیات خواهد داشت.
